Art.-ID 1023
Gabella

Torantrieb Set Axi 230: 2 Antriebe mit integr. Anschlägen Steuerung Handsender (ohne Montage)


Artikelnummer NEW-506

derzeit nicht lieferbar


614,77 EUR *
Inhalt 1 Stück

if(!document.getElementById('paypal-smart-payment-script')) { var script = document.createElement("script"); script.type = "module"; script.id = "paypal-smart-payment-script"; script.src = "https://cdn02.plentymarkets.com/2wz5w3c1brg1/plugin/2/paypal/js/smartPaymentScript.min.js"; script.setAttribute("data-client-id", "AfslQana4f4CQjHvRBnUc6vBJg5jgJuZFwM-SbrTiGKUAqB7MrxQv3QWFdQ6U1h7ogMDokT1DNBzRxMw"); script.setAttribute("data-user-id-token", ""); script.setAttribute("data-merchant-id", "S3ERZT6A2LXJS"); script.setAttribute("data-currency", "EUR"); script.setAttribute("data-append-trailing-slash", ""); script.setAttribute("data-locale", "de_DE"); script.setAttribute("sandbox", ""); script.setAttribute("googlePayComponent", 0); script.setAttribute("applePayComponent", 0); document.body.appendChild(script); } else { var script = document.getElementById('paypal-smart-payment-script'); script.src = "https://cdn02.plentymarkets.com/2wz5w3c1brg1/plugin/2/paypal/js/smartPaymentScript.min.js"; script.setAttribute("data-client-id", "AfslQana4f4CQjHvRBnUc6vBJg5jgJuZFwM-SbrTiGKUAqB7MrxQv3QWFdQ6U1h7ogMDokT1DNBzRxMw"); script.setAttribute("data-user-id-token", ""); script.setAttribute("data-merchant-id", "S3ERZT6A2LXJS"); script.setAttribute("data-currency", "EUR"); script.setAttribute("data-append-trailing-slash", ""); script.setAttribute("data-locale", "de_DE"); script.setAttribute("sandbox", ""); script.setAttribute("googlePayComponent", 0); script.setAttribute("applePayComponent", 0); }
if (typeof paypal_plenty_sdk === 'undefined' || typeof renderPayPalButtons !== 'function') { document.addEventListener('payPalScriptInitialized', () => { renderPayPalButtons('675d665ee1767', 'paylater', 'paypal', 'rect', 'gold'); }); } else { renderPayPalButtons('675d665ee1767', 'paylater', 'paypal', 'rect', 'gold'); } if (typeof paypal_plenty_sdk === 'undefined' || typeof renderPayPalButtons !== 'function') { document.addEventListener('payPalScriptInitialized', () => { renderPayPalButtons('675d665ee1767', 'paypal', 'buynow', 'rect', 'gold'); }); } else { renderPayPalButtons('675d665ee1767', 'paypal', 'buynow', 'rect', 'gold'); }
if(!document.getElementById('paypal-smart-payment-script')) { var script = document.createElement("script"); script.type = "module"; script.id = "paypal-smart-payment-script"; script.src = "https://cdn02.plentymarkets.com/2wz5w3c1brg1/plugin/2/paypal/js/smartPaymentScript.min.js"; script.setAttribute("data-client-id", "AfslQana4f4CQjHvRBnUc6vBJg5jgJuZFwM-SbrTiGKUAqB7MrxQv3QWFdQ6U1h7ogMDokT1DNBzRxMw"); script.setAttribute("data-user-id-token", ""); script.setAttribute("data-merchant-id", "S3ERZT6A2LXJS"); script.setAttribute("data-currency", "EUR"); script.setAttribute("data-append-trailing-slash", ""); script.setAttribute("data-locale", "de_DE"); script.setAttribute("sandbox", ""); script.setAttribute("googlePayComponent", 0); script.setAttribute("applePayComponent", 0); document.body.appendChild(script); } else { var script = document.getElementById('paypal-smart-payment-script'); script.src = "https://cdn02.plentymarkets.com/2wz5w3c1brg1/plugin/2/paypal/js/smartPaymentScript.min.js"; script.setAttribute("data-client-id", "AfslQana4f4CQjHvRBnUc6vBJg5jgJuZFwM-SbrTiGKUAqB7MrxQv3QWFdQ6U1h7ogMDokT1DNBzRxMw"); script.setAttribute("data-user-id-token", ""); script.setAttribute("data-merchant-id", "S3ERZT6A2LXJS"); script.setAttribute("data-currency", "EUR"); script.setAttribute("data-append-trailing-slash", ""); script.setAttribute("data-locale", "de_DE"); script.setAttribute("sandbox", ""); script.setAttribute("googlePayComponent", 0); script.setAttribute("applePayComponent", 0); }
* inkl. MwSt. zzgl. Versandkosten

Jedes Komplett-Set wird mit ALLEN Komponenten auf unserer Testanlage angeschlossen und mit realer Last unserer Mustertorflügel überprüft.





2 Stück elektromechanischer Drehtorantriebe Axi 230 Volt mit je 2 Stck. einstellbaren mechanischen Endanschlägen; Steuerung mit Softstart, Softstopp, 10-fach einstellbarer Hinderniserkennung und Gangtürfunktion.



Durch die integrierten einstellbaren Endanschläge benötigen Sie keinen Anschlag in Zu-Position (Auflaufschuh) und Offenposition (Stahlsäulen oder Türstopper). Ihr Hof ist FREI von STOLPERSTELLEN.



Je nach möglicher Montage der Halterungen ist ein Öffnungswinkel von bis zu 125 Grad möglich.

(Bitte konkret mit Einbau-Situation anfragen)

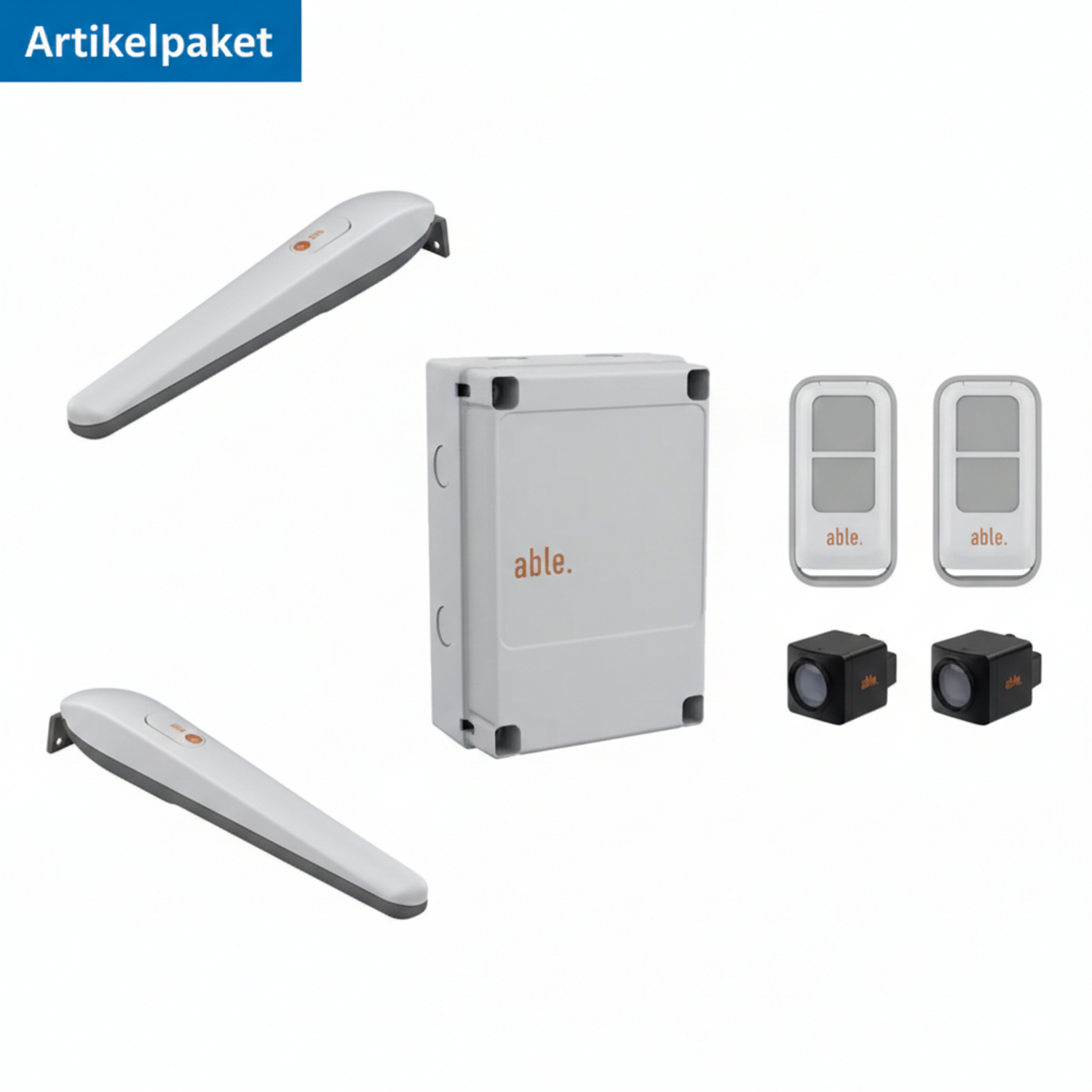

Lieferumfang:

  • 2 St. Antriebe Axi 230 Volt mit einstellbaren Anschlägen (kein Auflaufschuh oder störende Anschläge am Boden erforderlich)
  • 2St. Handsender 2 Kanal 433 Mzh
  • 1 St. Motorsteuerung Citi1 mit einstellbarer Hinderniserkennung mit Funkempfänger
  • 1 St. Lichtschranke Sensiva
  • 2  Einbauanleitung (Herstelleranleitung & Gabella )
  • 1  Übersichtsplan mit Kabelquerschnitten

Der Antrieb entspricht den Normen EN 12453 und EN 12445



Wir gewähren 24 Monate Herstellergarantie: Voraussetzung ist, wie üblich, die nachweißlich sach- und fachgerechte Verkabelung

unter Berücksichtung der entsprechenden VDE-Normen.

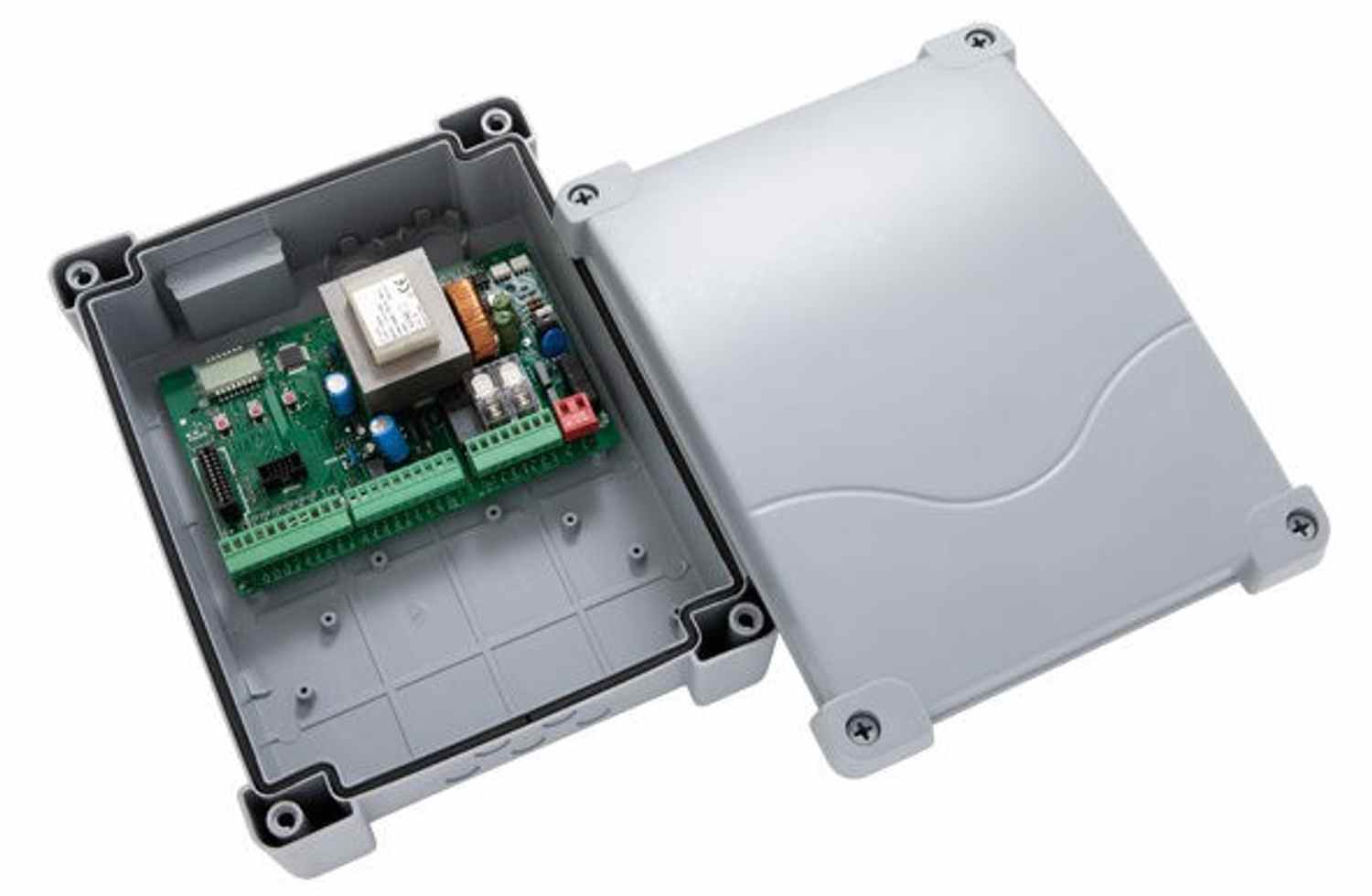

Steuerung:

  • Programmierung mittels 3 Tasten und Display
  • Spannungsversorgung für 2 Einphasenmotore 230V
  • Integrierter modularer Funkempfänger MR1
  • Steuerung von Start, Start Fußgänger, Stop über
  • den Sender
  • Steuerung Zusatzkanal mit optionalem Modul für
  • Lichter über den Sender
  • Test der Sicherheitsvorrichtung vor jedem Öffnen
  • Ausgang Blinklicht 230V (Blinklicht mit Taktgeber
  • verwenden)
  • Ausgang Dauerlicht mit optionalem Modul
  • Selbstlernfunktion der Betriebszeiten
  • Hinderniswahrnehmungsfunktion mit
  • 10 Empfindlichkeitsstufen
  • Zähler der Funktionszyklen , mit Einstellung der
  • Wartungsanzeige
  • Soft Stop um lautes Schließen und Rückprall zu vermeiden
  • Soft Sart (programmierbare Zeit)
    • Überwachung des Zustands der Eingänge auf dem Display



  • Spannungsversorgung 230Vac - 50Hz
  • Maximale Motorbelastung 2 x 700W
  • Einschaltdauer 40%
  • Belastung des Zubehörs 24V 10W
  • Betriebstemperatur -20 ÷ +60°C
  • Sicherung F1 = 5A
  • Abmessungen 295 x 230 x 100 mm
  • Gewicht 1600g
  • Schutzart IP55





Antriebe:



  • Elektromechanischer irreversibler Stellantrieb 230V
  • für Flügeltore mit Flügeln bis 2,8 m Länge
  • Stabiles Gehäuse aus Alu-Druckguss mit Abdeckung aus ABS
    • Notentriegelungschlüssel
    • mit mechanischen Endanschlag in Auf- und Zu-Position (kein störender Auflaufschuh oder Anschlag notwendig)
    • Praktisches Fach für die elektrischen Anschlüsse.
    • Vorverkabelter Anlaufkondensator
  • Cremefarbenes Gehäuse





Technische Daten Axi 230:



  • Max. Flügellänge m 2,8
    • Max. Flügelgewicht Kg 300
    • Spannungsversorgung Vac - Hz 230 - 50
    • Stromaufnahme ohne Belastung A 0,8
    • Maximale Stromaufnahme A 1,1
    • Max. Motorleistung W 230
    • Kondensator μF 6,3 -
    • Max. Hub mm 350
    • Laufgeschwindigkeit m/s 0,016 0,02 ÷ 0,012
    • Max. Schub N 1700
    • Betriebstemperatur °C -30 ÷ +55
    • Schutzart IP 44
    • Max. Einschaltdauer % 35
    • Antriebsgewicht Kg 7,5
