Gabella

Torantrieb Unterflurantrieb Set Ground-I mit 2 Stck. Unterflurantrieb Steuerung


Artikelnummer NEW-528

Innerhalb von ca. 8-9 Werkwochen


1.395,52 EUR *
Inhalt 1 Stück

if(!document.getElementById('paypal-smart-payment-script')) { var script = document.createElement("script"); script.type = "module"; script.id = "paypal-smart-payment-script"; script.src = "https://cdn02.plentymarkets.com/2wz5w3c1brg1/plugin/2/paypal/js/smartPaymentScript.min.js"; script.setAttribute("data-client-id", "AUhtDjrWIeyz6JHAVG27sDtH3U1KBXsfKTYLL6y0xRCf9Zv7EIixBR8DPGlAYx3UobKgKVU1J7Sx4gAq"); script.setAttribute("data-currency", "EUR"); script.setAttribute("data-client-token", "eyJicmFpbnRyZWUiOnsiYXV0aG9yaXphdGlvbkZpbmdlcnByaW50IjoiZmY3ZWU1OWM4YTk4NGQwMDg3NmMxZTdjYzdiMWQ1OTIyODliOTFjZGFlMmE5OGNjZmVlZGRjYzgwYmRlOGY5ZHxtZXJjaGFudF9pZD1yd3dua3FnMnhnNTZobTJuJnB1YmxpY19rZXk9ajJmYzJqcHhkZzZ2cDg0ZiZjcmVhdGVkX2F0PTIwMjQtMDctMTlUMjA6MDk6NTQuNjg3WiIsInZlcnNpb24iOiIzLXBheXBhbCJ9LCJwYXlwYWwiOnsiaWRUb2tlbiI6bnVsbCwiYWNjZXNzVG9rZW4iOiJBMjFBQU1lMUNwVXVqT2gxTDZGUmpnMGZkWmc5dS1XbjVYQ244dzNodHlSYXpMUkUwb3M4VTZyNWhldkJ5NTktTTJicEJDbXkzWG93dHhvcUJlRTRsb1hLUE1jQW9GbjlBIn19"); script.setAttribute("data-append-trailing-slash", ""); script.setAttribute("data-locale", "de_DE"); document.body.appendChild(script); } else { var script = document.getElementById('paypal-smart-payment-script'); script.setAttribute("data-client-id", "AUhtDjrWIeyz6JHAVG27sDtH3U1KBXsfKTYLL6y0xRCf9Zv7EIixBR8DPGlAYx3UobKgKVU1J7Sx4gAq"); script.setAttribute("data-currency", "EUR"); script.setAttribute("data-client-token", "eyJicmFpbnRyZWUiOnsiYXV0aG9yaXphdGlvbkZpbmdlcnByaW50IjoiZmY3ZWU1OWM4YTk4NGQwMDg3NmMxZTdjYzdiMWQ1OTIyODliOTFjZGFlMmE5OGNjZmVlZGRjYzgwYmRlOGY5ZHxtZXJjaGFudF9pZD1yd3dua3FnMnhnNTZobTJuJnB1YmxpY19rZXk9ajJmYzJqcHhkZzZ2cDg0ZiZjcmVhdGVkX2F0PTIwMjQtMDctMTlUMjA6MDk6NTQuNjg3WiIsInZlcnNpb24iOiIzLXBheXBhbCJ9LCJwYXlwYWwiOnsiaWRUb2tlbiI6bnVsbCwiYWNjZXNzVG9rZW4iOiJBMjFBQU1lMUNwVXVqT2gxTDZGUmpnMGZkWmc5dS1XbjVYQ244dzNodHlSYXpMUkUwb3M4VTZyNWhldkJ5NTktTTJicEJDbXkzWG93dHhvcUJlRTRsb1hLUE1jQW9GbjlBIn19"); script.setAttribute("data-append-trailing-slash", ""); script.setAttribute("data-locale", "de_DE"); }
if (typeof paypal_plenty_sdk === 'undefined' || typeof renderPayPalButtons !== 'function') { document.addEventListener('payPalScriptInitialized', () => { renderPayPalButtons('669aca1f0e364', 'paylater', 'paypal', 'rect', 'gold'); }); } else { renderPayPalButtons('669aca1f0e364', 'paylater', 'paypal', 'rect', 'gold'); } if (typeof paypal_plenty_sdk === 'undefined' || typeof renderPayPalButtons !== 'function') { document.addEventListener('payPalScriptInitialized', () => { renderPayPalButtons('669aca1f0e364', 'paypal', 'buynow', 'rect', 'gold'); }); } else { renderPayPalButtons('669aca1f0e364', 'paypal', 'buynow', 'rect', 'gold'); }
if(!document.getElementById('paypal-smart-payment-script')) { var script = document.createElement("script"); script.type = "module"; script.id = "paypal-smart-payment-script"; script.src = "https://cdn02.plentymarkets.com/2wz5w3c1brg1/plugin/2/paypal/js/smartPaymentScript.min.js"; script.setAttribute("data-client-id", "AUhtDjrWIeyz6JHAVG27sDtH3U1KBXsfKTYLL6y0xRCf9Zv7EIixBR8DPGlAYx3UobKgKVU1J7Sx4gAq"); script.setAttribute("data-currency", "EUR"); script.setAttribute("data-client-token", "eyJicmFpbnRyZWUiOnsiYXV0aG9yaXphdGlvbkZpbmdlcnByaW50IjoiZmY3ZWU1OWM4YTk4NGQwMDg3NmMxZTdjYzdiMWQ1OTIyODliOTFjZGFlMmE5OGNjZmVlZGRjYzgwYmRlOGY5ZHxtZXJjaGFudF9pZD1yd3dua3FnMnhnNTZobTJuJnB1YmxpY19rZXk9ajJmYzJqcHhkZzZ2cDg0ZiZjcmVhdGVkX2F0PTIwMjQtMDctMTlUMjA6MDk6NTQuNjg3WiIsInZlcnNpb24iOiIzLXBheXBhbCJ9LCJwYXlwYWwiOnsiaWRUb2tlbiI6bnVsbCwiYWNjZXNzVG9rZW4iOiJBMjFBQU1lMUNwVXVqT2gxTDZGUmpnMGZkWmc5dS1XbjVYQ244dzNodHlSYXpMUkUwb3M4VTZyNWhldkJ5NTktTTJicEJDbXkzWG93dHhvcUJlRTRsb1hLUE1jQW9GbjlBIn19"); script.setAttribute("data-append-trailing-slash", ""); script.setAttribute("data-locale", "de_DE"); document.body.appendChild(script); } else { var script = document.getElementById('paypal-smart-payment-script'); script.setAttribute("data-client-id", "AUhtDjrWIeyz6JHAVG27sDtH3U1KBXsfKTYLL6y0xRCf9Zv7EIixBR8DPGlAYx3UobKgKVU1J7Sx4gAq"); script.setAttribute("data-currency", "EUR"); script.setAttribute("data-client-token", "eyJicmFpbnRyZWUiOnsiYXV0aG9yaXphdGlvbkZpbmdlcnByaW50IjoiZmY3ZWU1OWM4YTk4NGQwMDg3NmMxZTdjYzdiMWQ1OTIyODliOTFjZGFlMmE5OGNjZmVlZGRjYzgwYmRlOGY5ZHxtZXJjaGFudF9pZD1yd3dua3FnMnhnNTZobTJuJnB1YmxpY19rZXk9ajJmYzJqcHhkZzZ2cDg0ZiZjcmVhdGVkX2F0PTIwMjQtMDctMTlUMjA6MDk6NTQuNjg3WiIsInZlcnNpb24iOiIzLXBheXBhbCJ9LCJwYXlwYWwiOnsiaWRUb2tlbiI6bnVsbCwiYWNjZXNzVG9rZW4iOiJBMjFBQU1lMUNwVXVqT2gxTDZGUmpnMGZkWmc5dS1XbjVYQ244dzNodHlSYXpMUkUwb3M4VTZyNWhldkJ5NTktTTJicEJDbXkzWG93dHhvcUJlRTRsb1hLUE1jQW9GbjlBIn19"); script.setAttribute("data-append-trailing-slash", ""); script.setAttribute("data-locale", "de_DE"); }
* inkl. MwSt. zzgl. Versandkosten

2 Stück elektromechanischer Unterflurantrieb GROUND 230 Volt mit verzinktem Fundamentkasten und Gleit-Führungsarm mit Notentriegelung; Steuerung mit Softstopp, einstellbarer Hinderniserkennung und Gangtürfunktion.

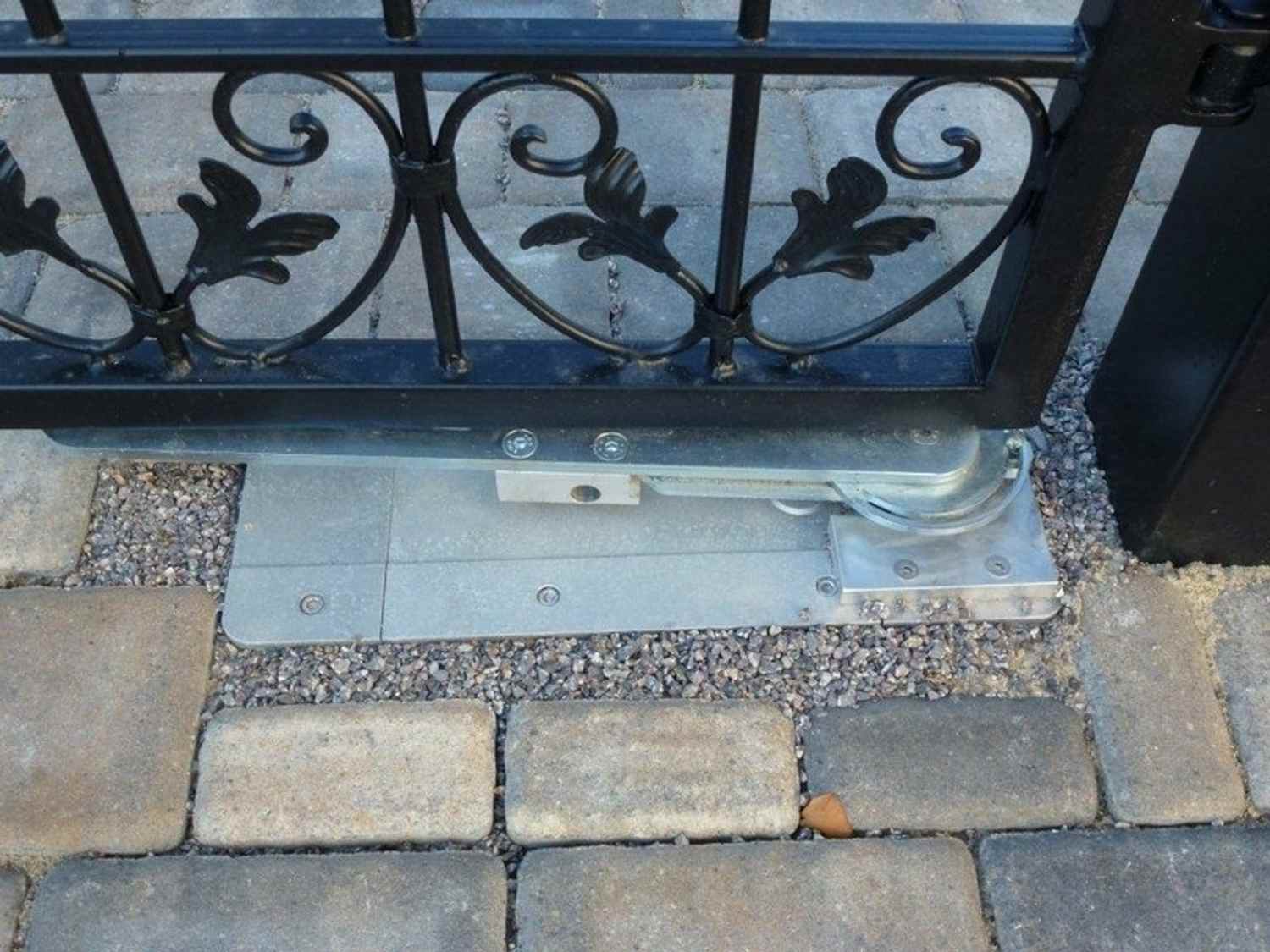

Bolzenmontage am unteren Flügelrahmen; Wirkung durch Gleitschiene.



KEINE OPTISCHE BEEINTRÄCHTIGUNG DER ANSPRECHENDEN TORFÜLLUNG !



Montage des Antriebes kann VOM DREHPUNKT des Tores in GEWISSER Entfernung erfolgen.



Dadurch sehr flexibel und einfach einsetzbar.



Theoretisch 360 GRad möglich, da durch maximale Öffnung des Tores; Ohne Zubehör 180 Grad Öffnung möglich.



Lieferumfang:

  • 2 St. Antriebe GROUND 230 Volt  selbstsperrend mit je 2 Stck. Gleitschienen mit Bolzen
  • 2St. Handsender 2 Kanal 433 Mzh
  • 1 St. Motorsteuerung Citi1 mit einstellbarer Hinderniserkennung mit Funkempfänger
  • 1 St. Lichtschranke Sensiva
  • 2  Einbauanleitung (Herstelleranleitung & Gabella )
  • 1  Anschlussanleitung mit Kabelquerschnitten

Der Antrieb entspricht den Normen EN 12453 und EN 12445



Wir gewähren 24 Monate Herstellergarantie: Voraussetzung ist, wie üblich, die nachweißlich sach- und fachgerechte Verkabelung

unter Berücksichtung der entsprechenden VDE-Normen.





Technische Daten:



Antriebe:



  • Max. Flügellänge 2,5 m
    • Max. Flügelgewicht 300 Kg
    • Spannungsversorgung Vac - Hz 230 - 50
    • Stromaufnahme ohne Belastung 1,1 A
    • Maximale Stromaufnahme A
    • Motorleistung 220 Watt
    • Kondensator 10 μF
    • Laufgeschwindigkeit  15 sec. / 90 Grad
    • Kraft 275 Nm; max. 400NM
    • Betriebstemperatur -20 ÷ +50 C
    • Schutzart IP 67 !!
    • Max. Einschaltdauer 50% ! oder 20 Zyklen pro Stunde.
    • Gesamtgewicht Kg 15,0
    • Korrosionsfreie Materialien (Alu-Guss, verzinkter Stahl, Bronze)
    • Getriebe in Ölbad
    • Abmessungen: 157 x 392 x 128 mm
    •
    •
    • Steuerung:
    •
    •
    •
    • Programmierung mittels 3 Tasten und Display
    • Spannungsversorgung für 2 Einphasenmotore 230V
    • Steckverbinder für modularen Funkempfänger MR1
    • Steuerung von Start, Start Fußgänger, Stop über
    • den Sender
    • Steuerung Zusatzkanal mit optionalem Modul für
    • Lichter über den Sender
    • Test der Sicherheitsvorrichtung vor jedem Öffnen
    • Ausgang Blinklicht 230V (Blinklicht mit Taktgeber
    • verwenden)
    • Ausgang Dauerlicht mit optionalem Modul
    • Selbstlernfunktion der Betriebszeiten
    • Hinderniswahrnehmungsfunktion mit
    • 10 Empfindlichkeitsstufen
    • Zähler der Funktionszyklen , mit Einstellung der
    • Wartungsanzeige



    • Soft Stop um lautes Schließen und Rückprall zu vermeiden
    • Soft Sart (programmierbare Zeit)
      • Überwachung des Zustands der Eingänge auf dem Display
    • Spannungsversorgung 230Vac - 50Hz
    • Maximale Motorbelastung 2 x 700W
    • Einschaltdauer 40%
    • Belastung des Zubehörs 24V 10W
    • Betriebstemperatur -20 ÷ +60°C
    • Sicherung F1 = 5A
    • Abmessungen 295 x 230 x 100 mm
    • Gewicht 1600g
    • Schutzart IP55
    •



Art.-ID 1053
Zustand Neu
Modell 1053
Inhalt 1 Stück
Gewicht 40000 g
